大家好！我是 Rosen。在这篇简短的拆解里，我想展示如何改进裂纹，摆脱大多数人惯用的那种规则、斜坡、模糊的形状。那就开始「裂」吧！

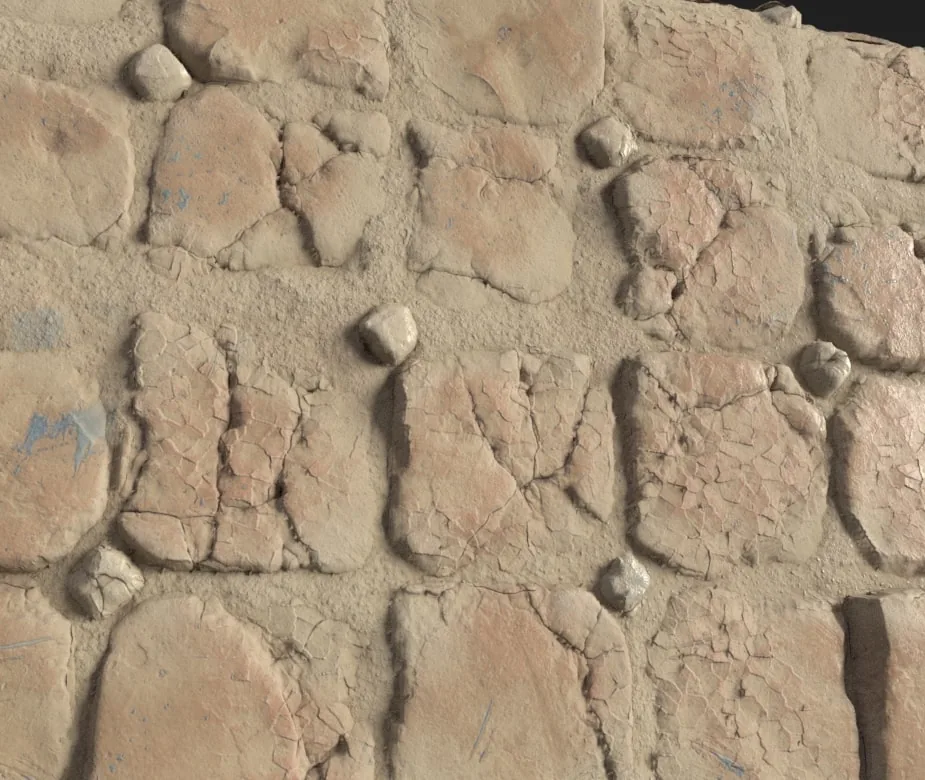

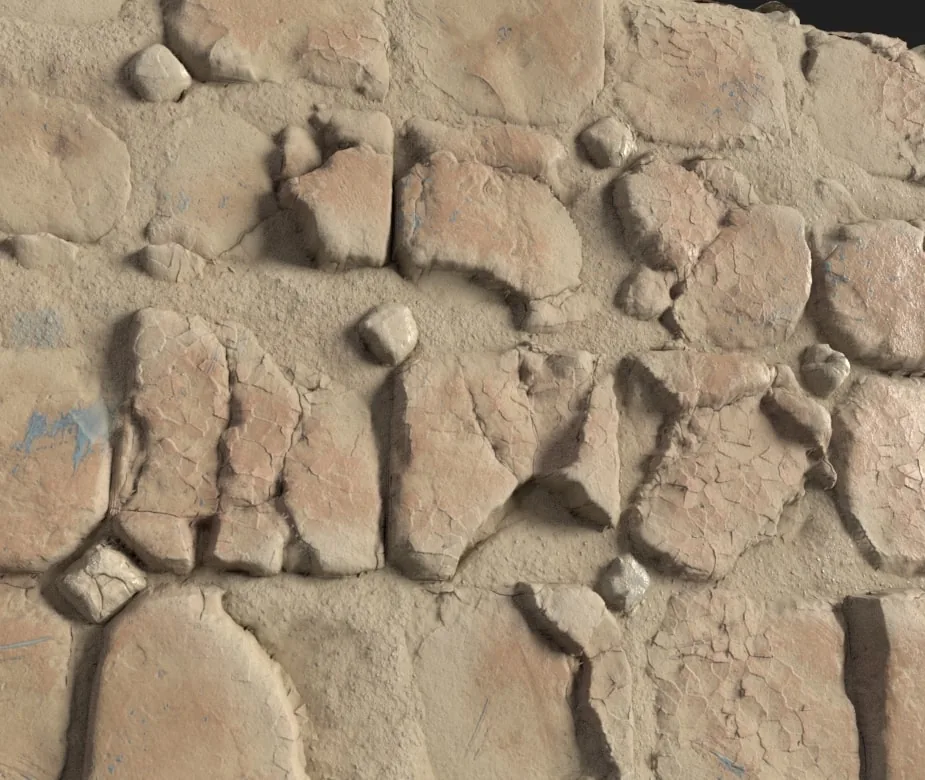

常规裂纹 / 紧凑裂纹 / 增加形状高度：

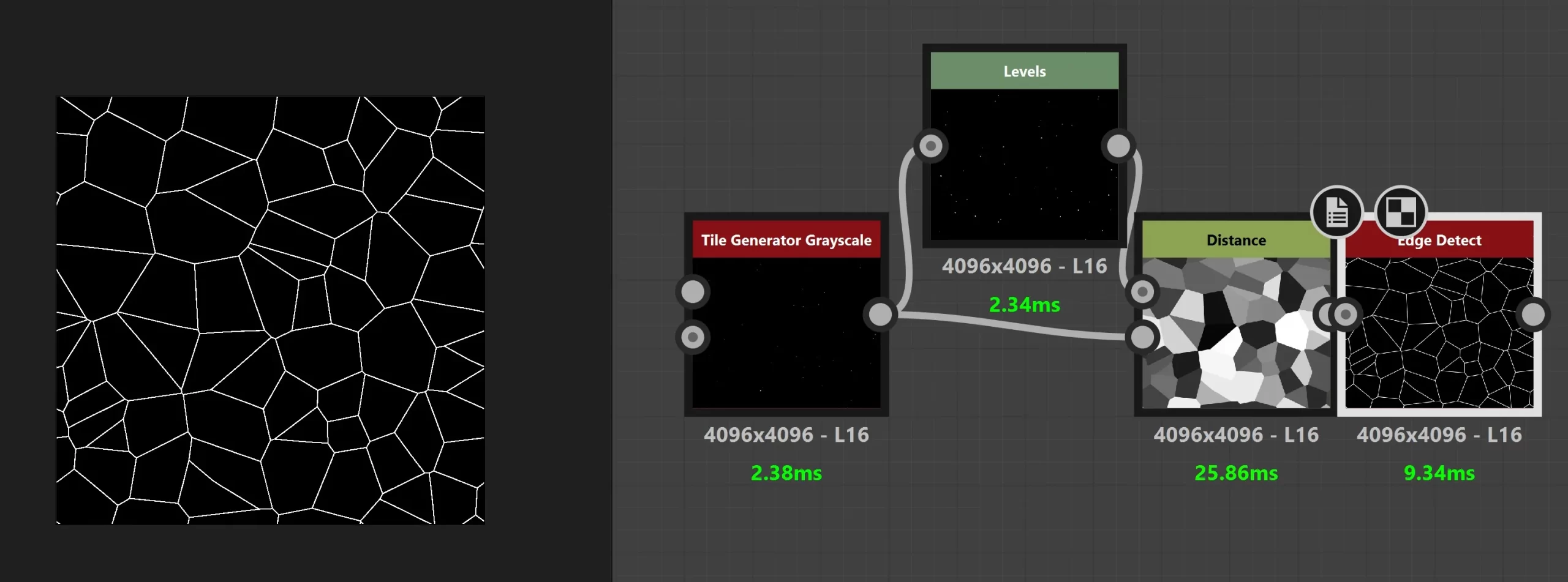

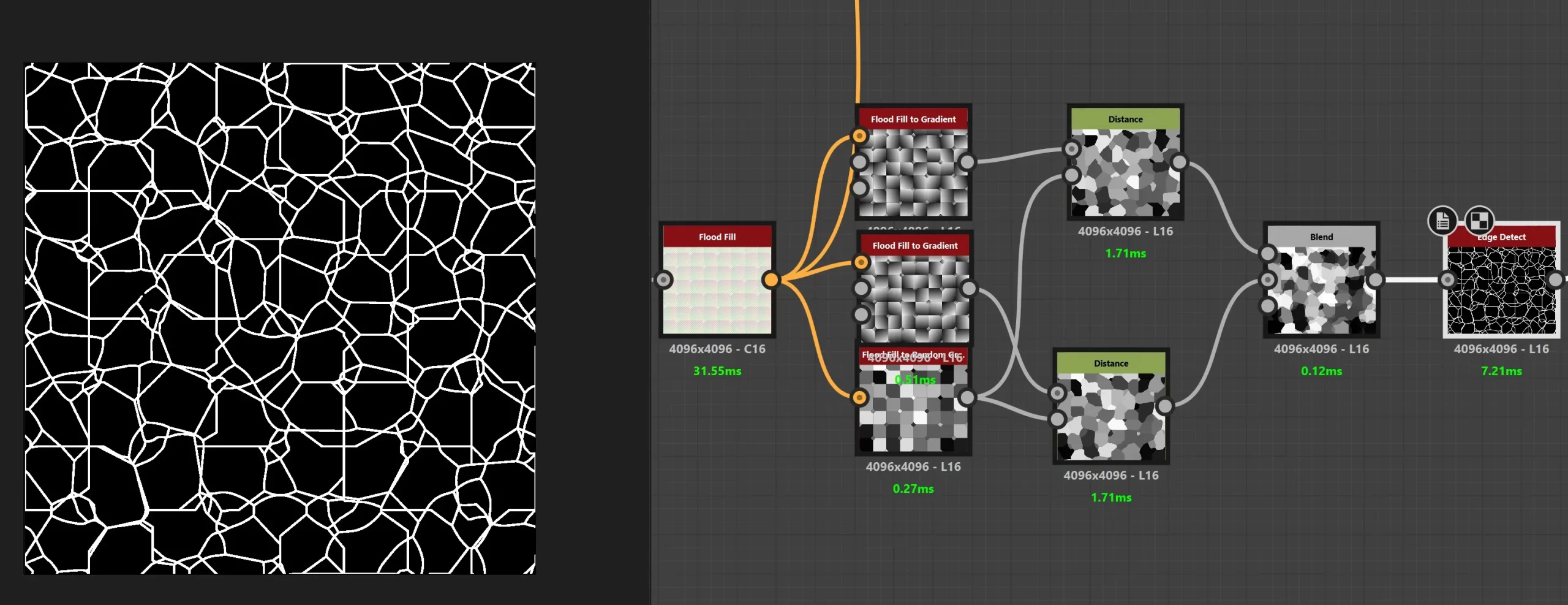

做法有很多种。我用的是 Flood Fill 方法，不过你也可以用常规的 Tile Generator，把尺度设得极小、灰度随机化，再用 Distance 与 Edge Detect 得到主形状。我用的这种方法会得到依赖形状的裂纹，因为它来自我们的主形状：先接 Flood Fill，再经 Flood Fill to Gradient 与随机灰度。然后把 Gradient（上）与随机灰度（下）做 Distance，就得到随机化的形状。你可以做两次再混合以获得更多变化，最后再做一次 Edge Detect。如果你需要优化图表的性能，我会推荐 Tile Generator 那套方法，因为 Flood Fill 很贵。

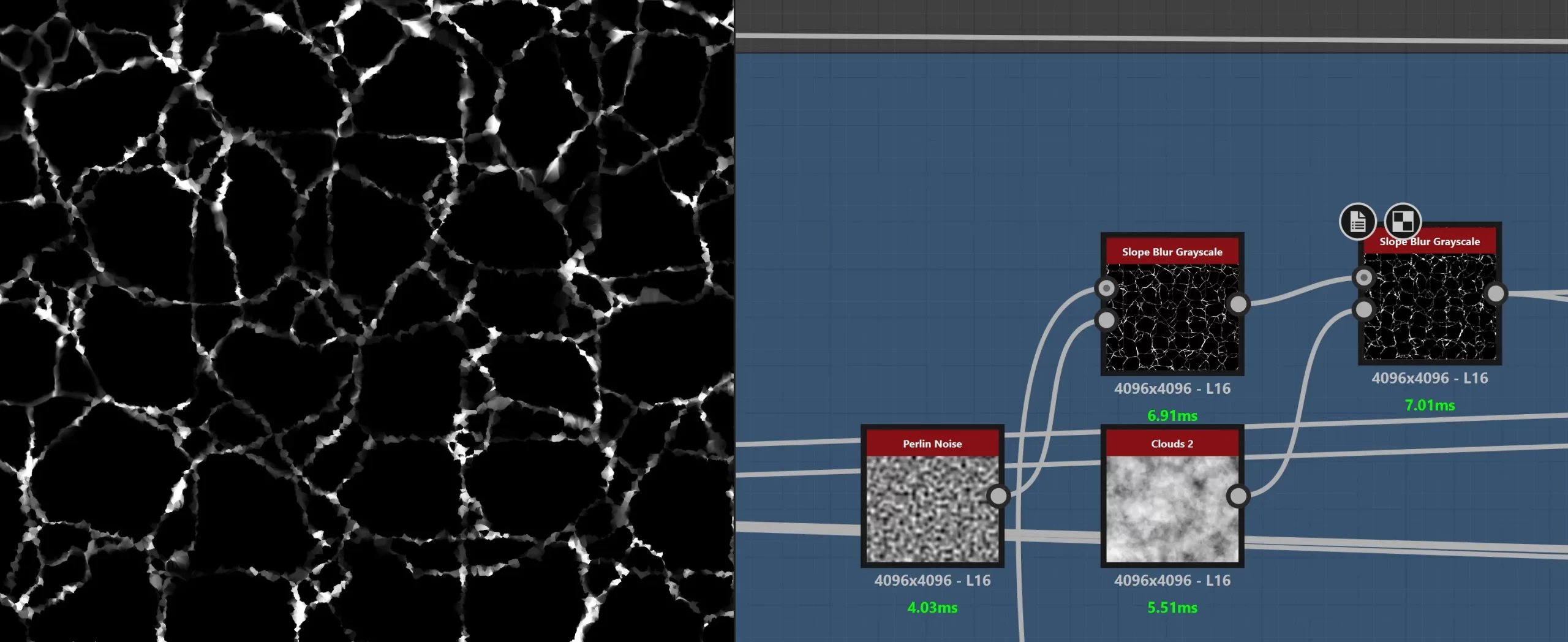

有了主裂纹形状之后，我们可以用 Directional Warp、Multi Dir Warp 或任何其他 Warp 来扭曲形状。在我这里先跳过这步。通常到这个阶段，多数人会用 Perlin 或 Clouds 噪声做一次 Slope Blur 再混合裂纹。这完全可行，通用而且适用场景很多。

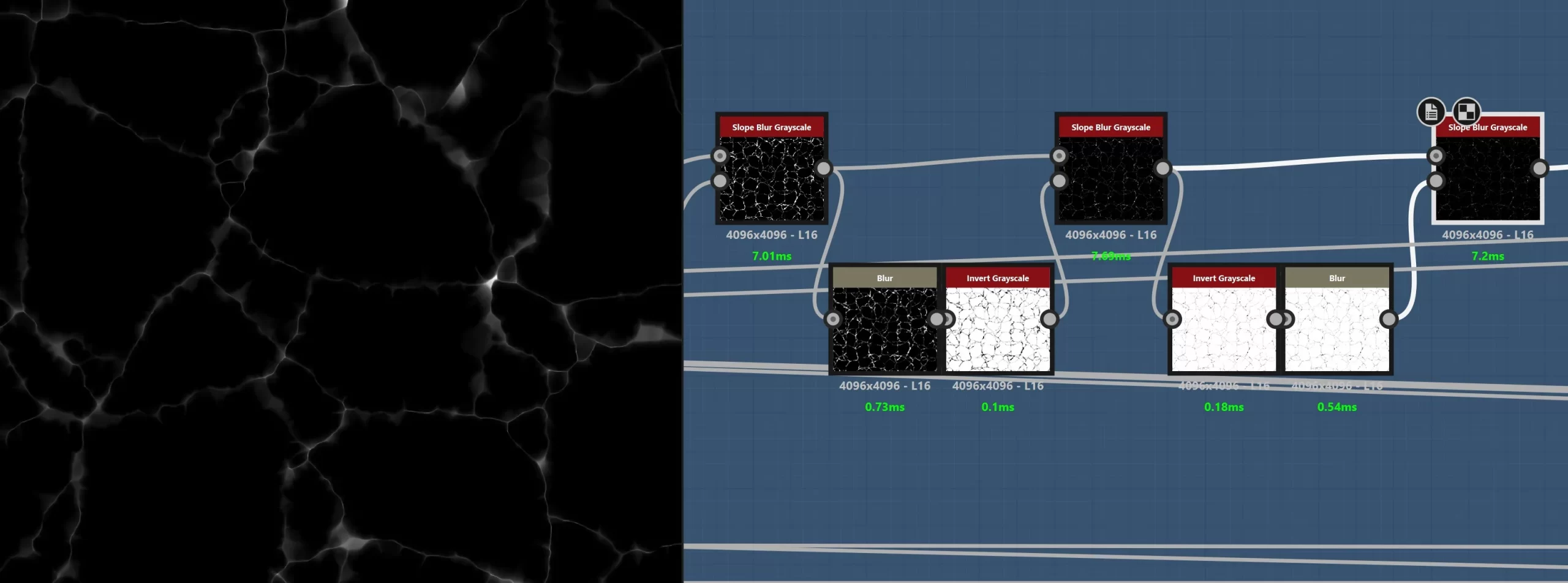

现在来看看这个项目里的裂纹是怎么做的。在初始形状上做过 Slope Blur 之后，我们再用一次 Slope Blur，但底部输入换成裂纹本身——先轻微模糊（0.33），再做 Invert Grayscale。Slope Blur 的数值设得很低，比如 0.02。这样形状会收缩，并在顶部形成一条漂亮的细边。之后你可以继续玩，比如再模糊一次或做扭曲。这个技巧对陶瓷砖、开裂与锐利切口都极其实用。

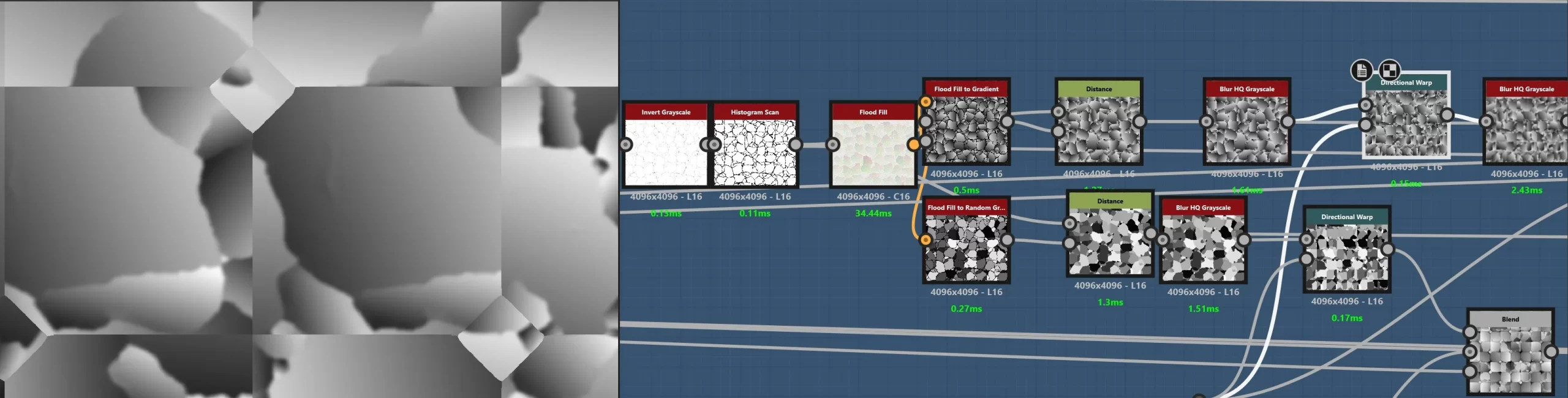

最后，为了给形状增加更多真实感与变化，我们可以让每一块裂开的碎片各自偏移角度与高度。我们对最终裂纹做 Invert Grayscale，再用 Histogram Scan 或 Levels 收紧形状，然后 Flood Fill。接着 Flood Fill to Gradient 并随机化角度，再叠一个 Random Grayscale。把这些结果混合到主形状之上，就得到了每块碎片的独立变化。

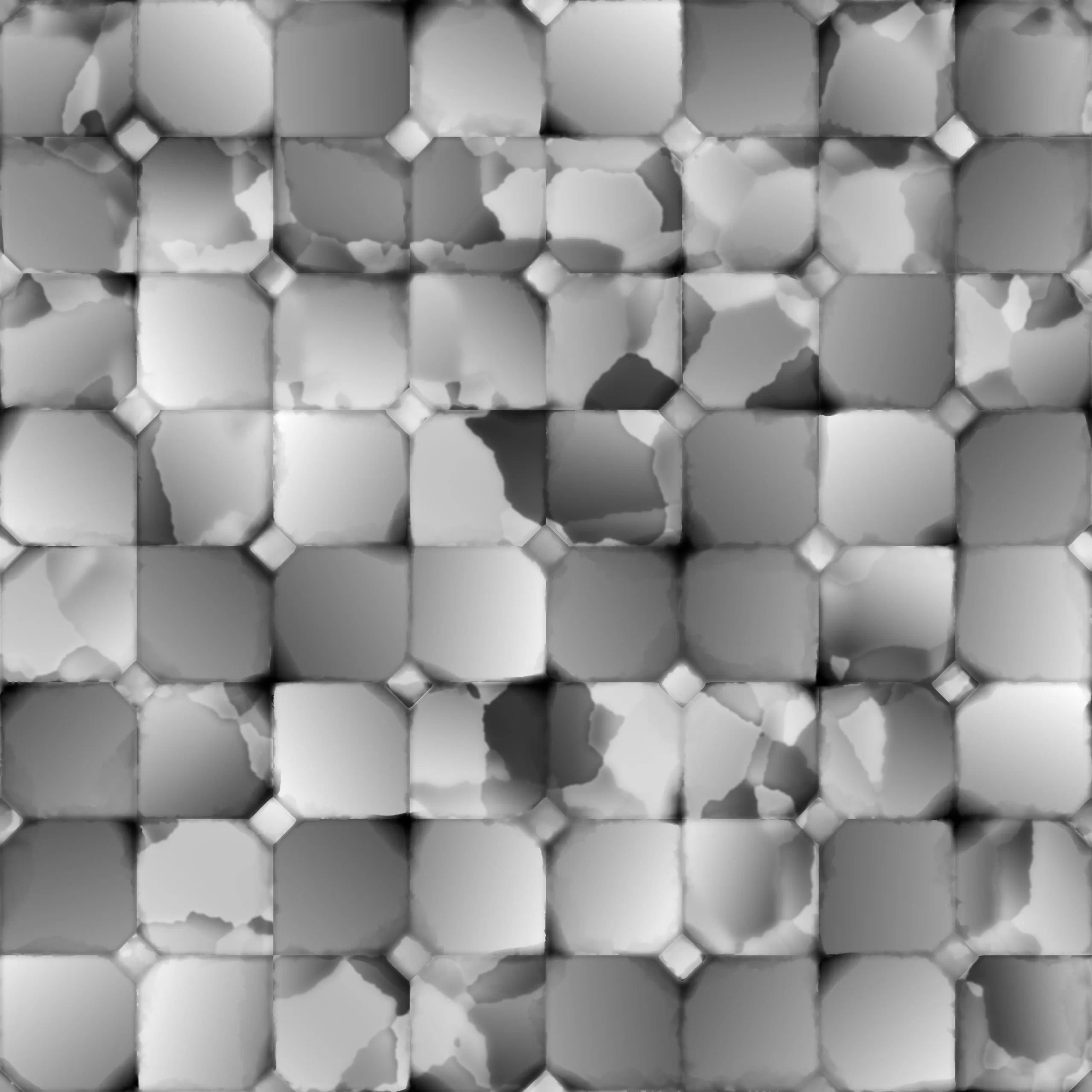

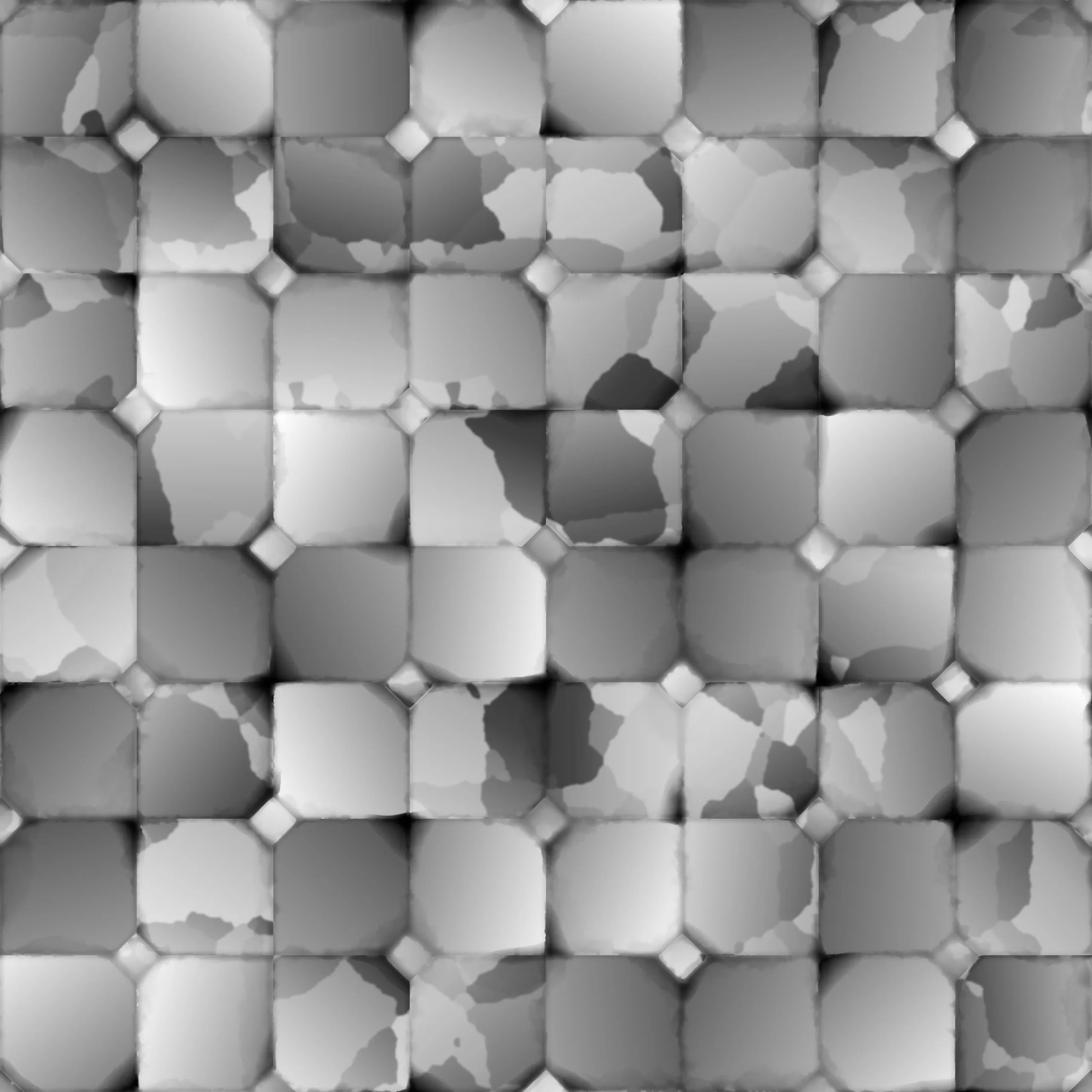

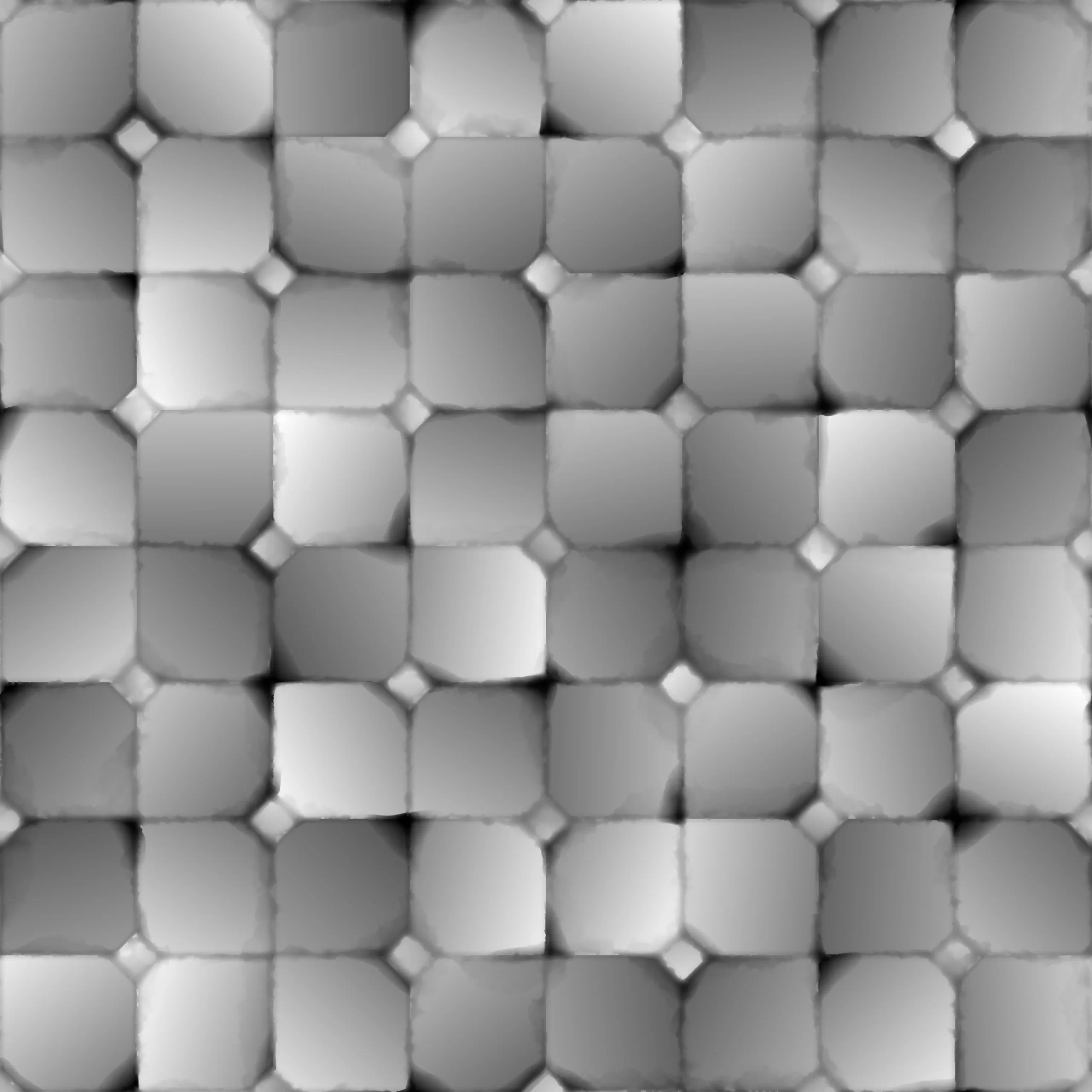

这里可以看到它在实际中如何工作。基础形状 > 叠加随机灰度 > 叠加随机斜坡 > 减去反相的裂纹形状：
这样就得到了最终结果！紧凑而深的裂纹，每一块新形状的偏移与角度都不相同。这里的形状有些夸张，是为了突出效果，但每一步都在为我们在现实中看到的那种真实感与随机性加分。希望这份拆解对你有用！
