GN Project Components To Live Surface：Maya顶点投射到曲面建模插件

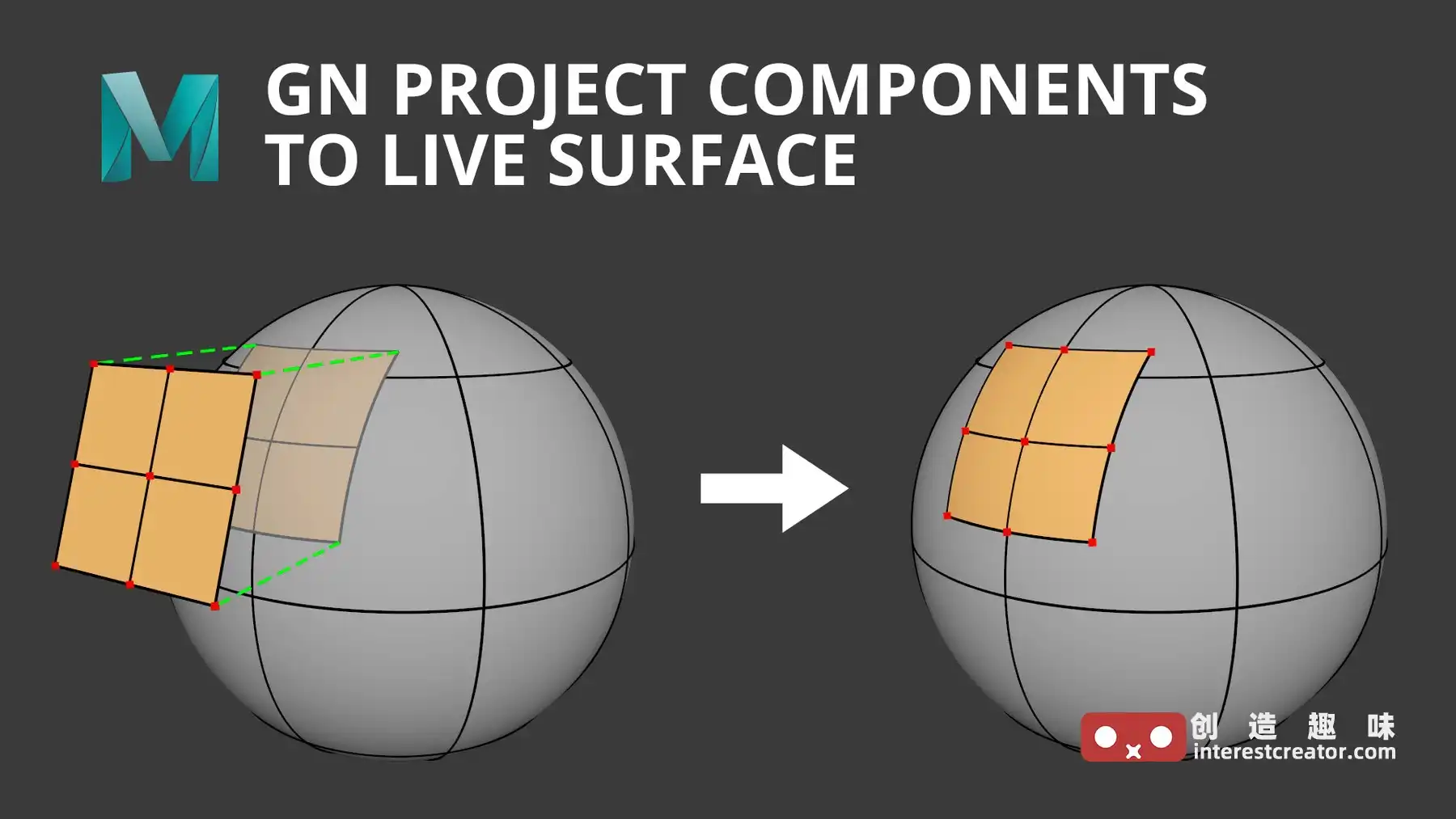

在Maya的建模与重拓扑工作流中，将组件精确地附着到目标曲面是一项高频且容错率极低的操作。Maya原生的Conform（贴合）命令虽然提供了一个基础解决方案，却在投射方向的控制粒度上捉襟见肘。GN Project Components To Live Surface 正是为填补这一精确控制空白而生的Python脚本工具。它允许你沿自定义方向投射多边形组件（Polygon Components）与NURBS曲线的控制顶点（CVs），以远超市面默认命令的灵活性将顶点、边、面精准地“钉”在活动曲面（Live Surface）上。

该工具由资深技术美术Guillaume Niquet开发并维护，最初基于Maya 2019构建，自2.20版本起将支持版本锁定在Maya 2022及以上。其架构兼容Maya内建的Python环境，无需额外安装依赖库，一个.py文件放入scripts目录即可全局调用。这种“极简部署”的策略让它在生产管线中的引入成本趋近于零。更重要的是，它不仅仅是一个简单的投射封装，而是一套包含射线容错机制、坐标系切换与UV保形的完整求解器。

GN Project Components To Live Surface 版本信息\下载方式

🎯 多维投射坐标系与射线控制

与Maya原生Conform命令的单维度投射逻辑不同，该脚本开放了六种投射模式，允许你根据当前建模任务的几何上下文，选择最合理的射线发射方向：

• Object（对象空间）：沿物体自身的局部坐标系投射，适合在模型姿态已被冻结但有明确轴向依赖的场景。
• World（世界空间）：沿世界坐标轴投射，在多个对象需要统一附着到同一水平面或全局参考面时优势明显。
• Pivot（枢轴）：沿移动工具枢轴方向投射，使投射方向与当前操作器实时绑定，极大提升了交互过程中的直觉性。
• Camera（相机视角）：沿当前视图相机方向投射，对于透视校正与特定观察角度下的顶点归位尤其高效。
• Normal（顶点法线）：沿组件自身法线方向投射，符合曲面自身曲率走势，在保持原有几何起伏特征的前提下完成贴合。
• Closest Point（最近点）：直接计算到活动曲面的最近点，放弃方向约束以换取绝对的命中保证。

每种模式均可配合 Axis（轴）参数进一步锁定方向维度，你可以只在X、Y或Z单一轴上执行投射，而保持其他轴向的坐标不受影响。这种“轴向锁定+模式选择”的组合拳，让该工具在硬表面建模中的斜面匹配、生物模型中的鳞甲附着以及服装布料的重拓扑贴合等场景中都能提供外科手术式的顶点控制精度。

🛡️ 射线容错与最近点回退机制

在实际生产环境中，沿指定方向发射的射线未必总能命中活动曲面——尤其是当目标曲面存在剧烈起伏或被投射组件处于曲面边界之外时。GN Project Components To Live Surface 通过 “Project to closest point if ray misses” 选项提供了一套优雅的回退逻辑：当射线在首选方向上未探测到交点时，组件不会停留在原地导致操作失败，而是自动回退到活动曲面上的全局最近点位置。

这一机制的实际意义在于，你无需为了覆盖边缘组件而反复调整投射方向，也不必手动筛选哪些组件“投中了”、哪些“投丢了”。它把原本需要人工判断和分步处理的多余操作，压缩成了一个布尔开关的决策。无论是批量处理数百个顶点的大规模地形匹配，还是精细调整角色配饰与身体的贴合度，这一容错设计都能将手工修补的时间压缩到几乎可以忽略的程度。

🔒 边缘约束与法线走向的精准锁定

场景中时常存在这样的情况：你需要在保持顶点沿某条边缘走向的前提下，将其投射到曲面上。工具提供的 Edge ConstrAInt（边缘约束） 功能正是为这一需求而生。启用后，顶点在投射时会被额外约束到与其当前投影模式和轴向最接近的边缘方向上，防止因单纯射线投射导致的横向漂移。这一选项在处理服装裁片边界对齐、机械面板接缝匹配等需要严格保持拓扑走向的场景中，具有不可替代的实用价值。

🖌️ UV保形：纹理变形的最小化策略

几何体的移动必然伴随UV坐标的偏移。当你使用该工具将顶点大幅挪动后，贴图纹理往往会因UV拉伸而出现肉眼可见的畸变。Preserve UVs（保持UV） 选项正是为缓解这一问题而设计的：它会在顶点位置改变后自动偏移相应的UV坐标，尽可能维持纹理在视觉上的连续性。虽然无法在极端位移下做到完美零变形，但在常规的微调贴合与二次投影操作中，这一选项足以把纹理返工的概率降到极低水平。

📋 使用入口与界面选项

工具的调用方式完全遵循Maya Python生态的轻量设计惯例：

import GN_ProjectComponentsToLiveSurface

GN_ProjectComponentsToLiveSurface.GN_ProjectComponentsToLiveSurface(optionBox=True)

通过传入 optionBox 参数，你可以在脚本选项窗口与静默执行模式之间自由切换。选项窗口中集成了上述所有功能的可视化控件，包括投射模式、轴向、曲面偏移、边缘约束与UV保持等。此外，Surface Offset（曲面偏移） 参数允许你为投射后的组件设置一个统一的悬浮高度，在需要创建双层几何体或为碰撞检测预留间隙时非常实用。

提示方面，开发者建议利用Maya的Shelf Editor将上述命令固化为货架按钮，并使用随脚本提供的 GN_ProjectComponentsToLiveSurface.png 作为按钮图标。同时，你也可以在Hotkey Editor中创建运行时命令并绑定快捷键，将高频投射操作压缩到单次按键触发，极大提升建模节奏。
