StepXpert Importer v1.1.1 ：Blender 专业 STEP 导入插件，CAD 零件名称与装配层级保真

StepXpert Importer 是一款专为 Blender 打造的专业级 STEP 文件导入插件，旨在将 CAD 软件中的零件与装配体高质量地迁移至多边形建模环境中。它不仅仅是一个格式转换器，更打通了从工程设计到可视化渲染、动画制作的关键数据链路——导入后保留原始零件名称、装配层级结构以及完整的零件颜色元数据，同时提供曲率自适应的专业级曲面细分（Tessellation）算法，确保生成水密且流形（Manifold）的清洁网格。对于需要频繁对接 CATIA、SolidWorks、NX、Creo 等工业 CAD 数据的硬表面建模师、产品渲染师和技术动画师来说，这意味着告别混乱的 .001 编号拆分和手动重建装配树，实现一键即可从 STEP 直通 Blender 的渲染或动画管线，同时支持一键导出物料清单（BOM）为 Excel 或 CSV 格式。

StepXpert Importer 版本信息\下载方式

技术细节

1. 专业级曲面细分与网格质量

• 采用曲率自适应算法进行曲面细分，在曲率变化大的区域自动增加面数，平坦区域保持低面数，兼顾网格精度与多边形总量。
• 生成水密、流形的清洁拓扑，可直接用于渲染、雕刻或动画，无需二次修补。

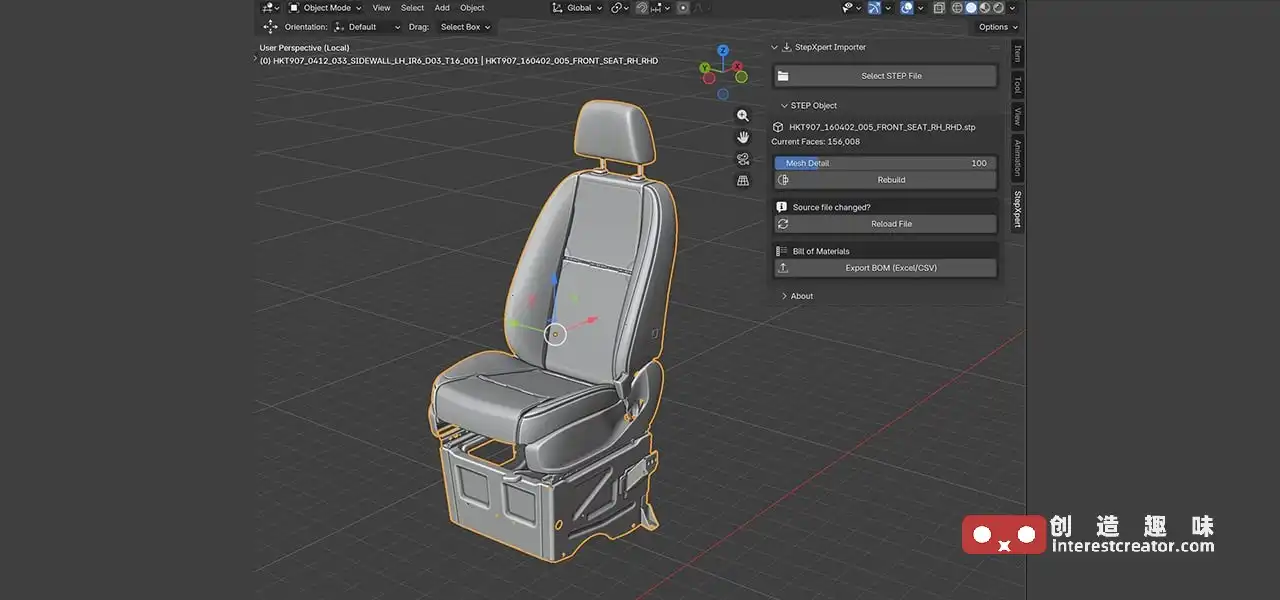

• 实时网格细节调节：无需重新导入文件，通过滑块即可调整细分质量，并实时预览面数变化，方便在不同精度需求之间快速切换。

2. 完整的数据保真度

• 真实零件名称：直接从 STEP 数据中解析 CATIA、SolidWorks、NX、Creo 等主流 CAD 软件定义的原始零件名，完整支持 Unicode 编码，涵盖德语、土耳其语、中文、日文等字符集。

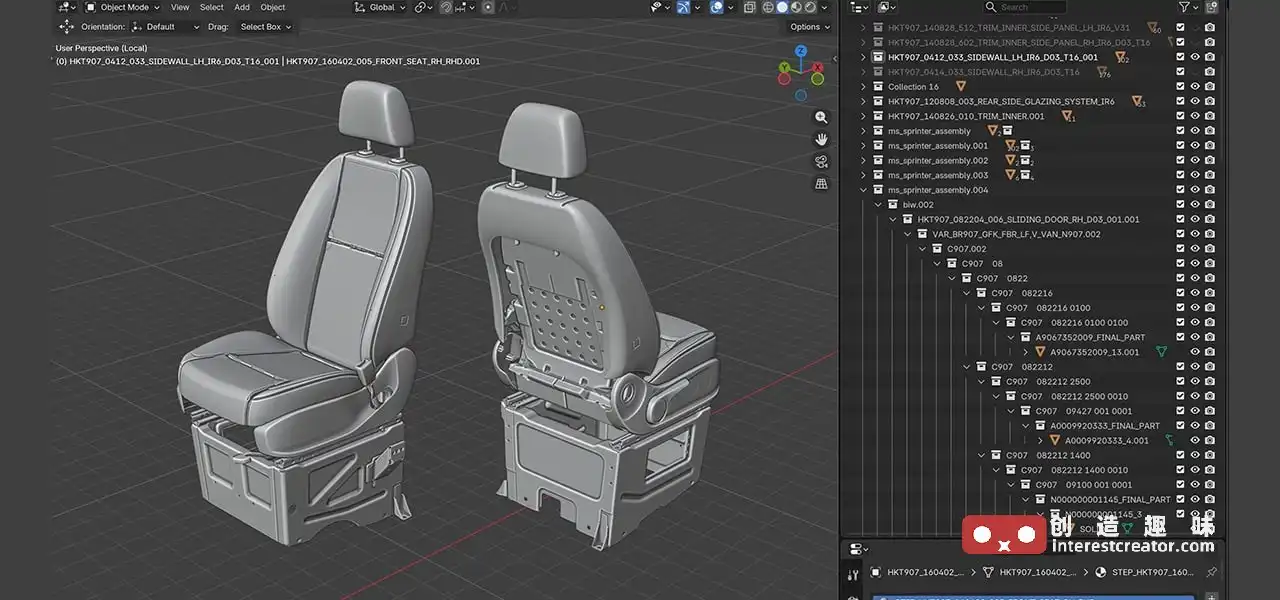

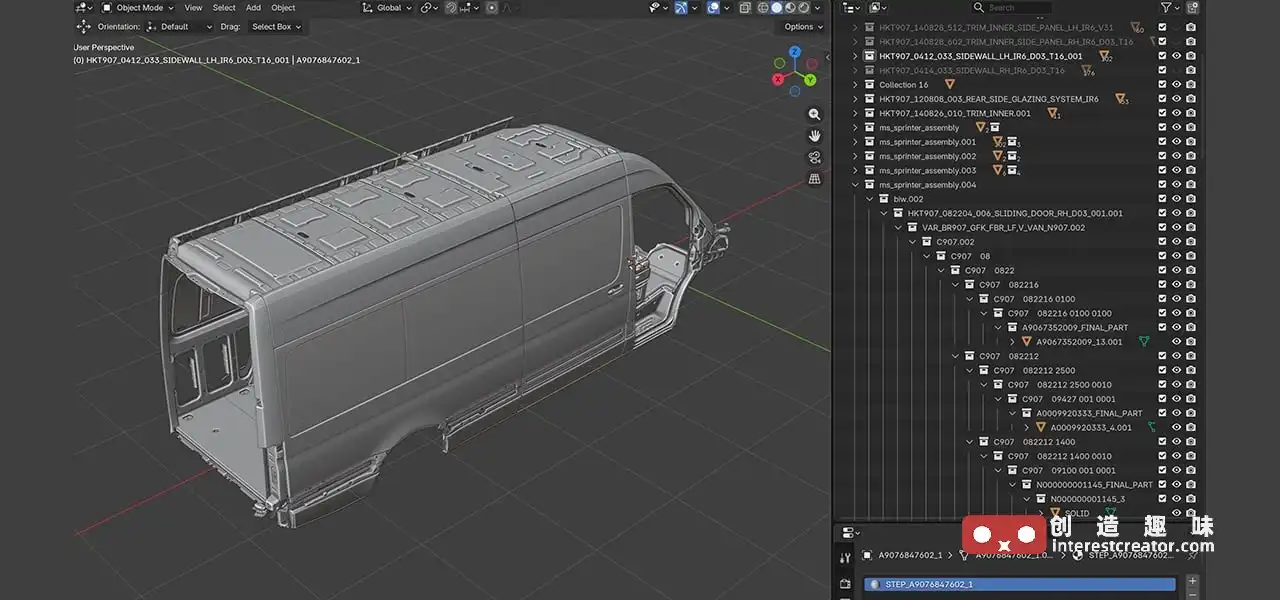

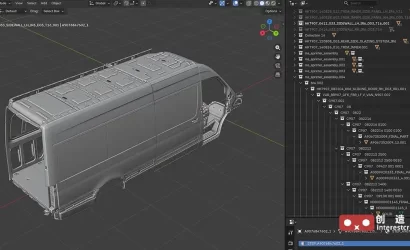

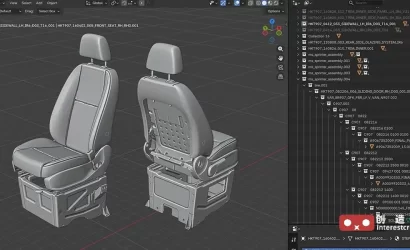

• 装配层级重建：根据 CAD 的规格树结构，在 Blender 中重建嵌套的集合（Collection）层级，完整保留装配关系。
• 多体零件正确处理：焊接件或注塑件等单零件多体的情况，会被保留为带有正确名称的单一网格，不会产生随机的 .001 后缀拆分。

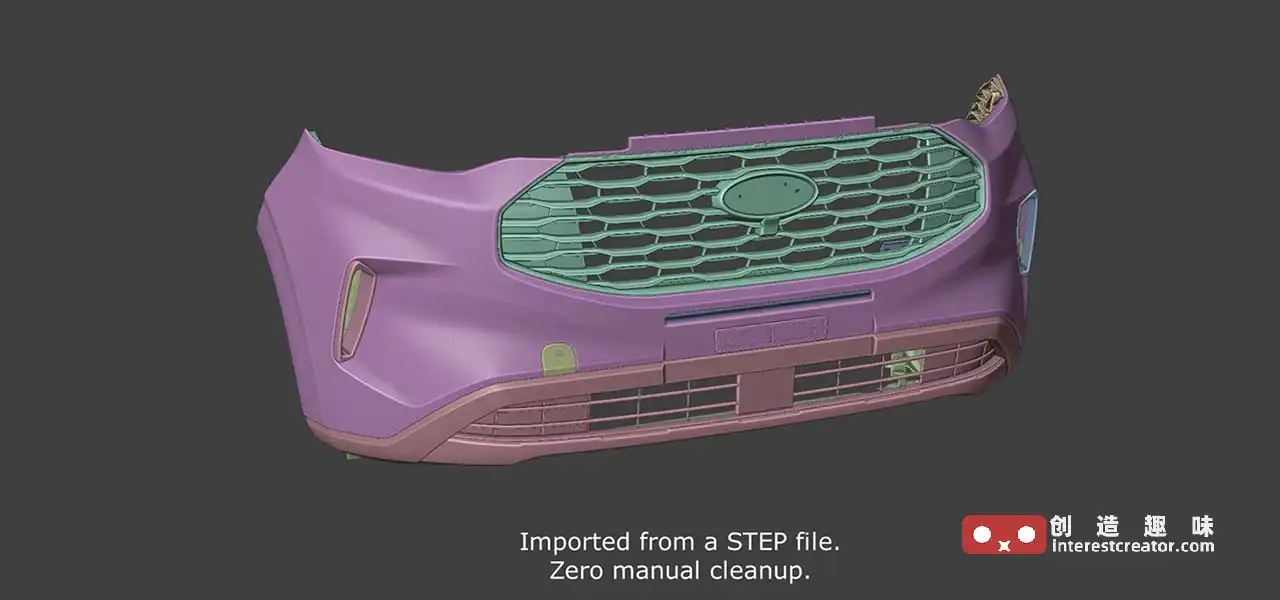

• 颜色导入：支持从 XCAF 元数据中读取每个零件的颜色信息，还原 CATIA、NX、Creo、SolidWorks 中的视觉标识。

3. 物料清单导出与文件分析

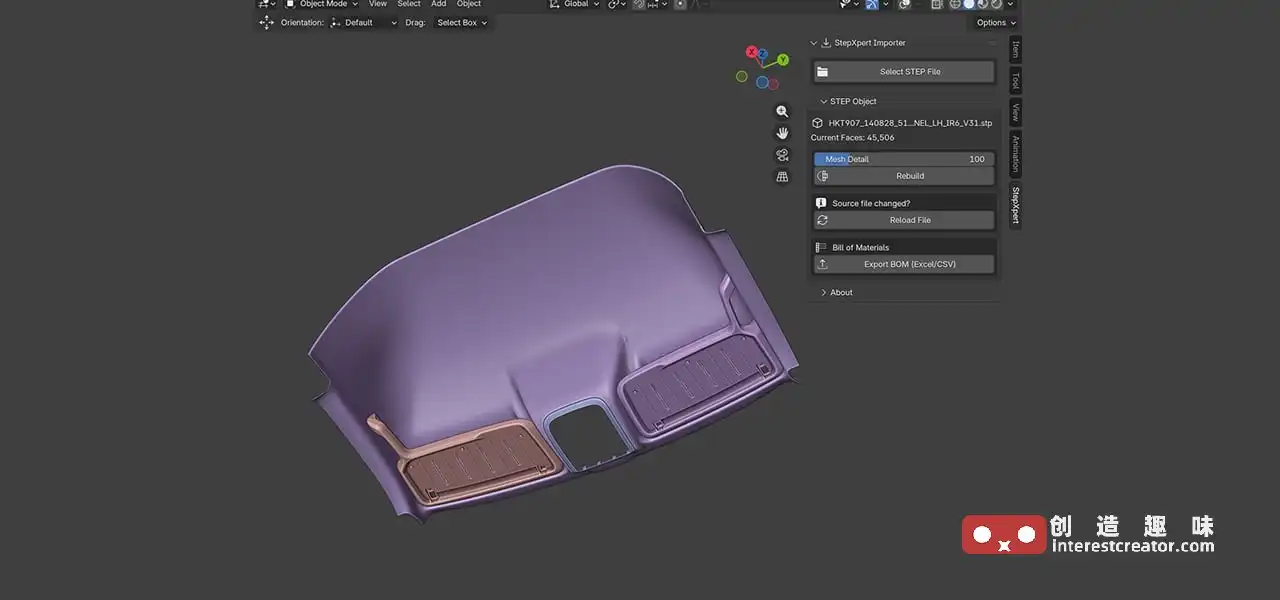

• BOM 导出：一键导出物料清单为 Excel（.xlsx）或 CSV 格式，包含零件编号、描述、数量以及所属上级装配体信息。
• 文件分析：导入前可预览 STEP 文件的架构、作者、单位制、实体数量等信息，辅助判断导入策略。
• 自动比例检测：从 STEP 文件头自动识别单位制（毫米/厘米/英寸），并提供手动覆盖选项。

4. 灵活的导入模式与工作流

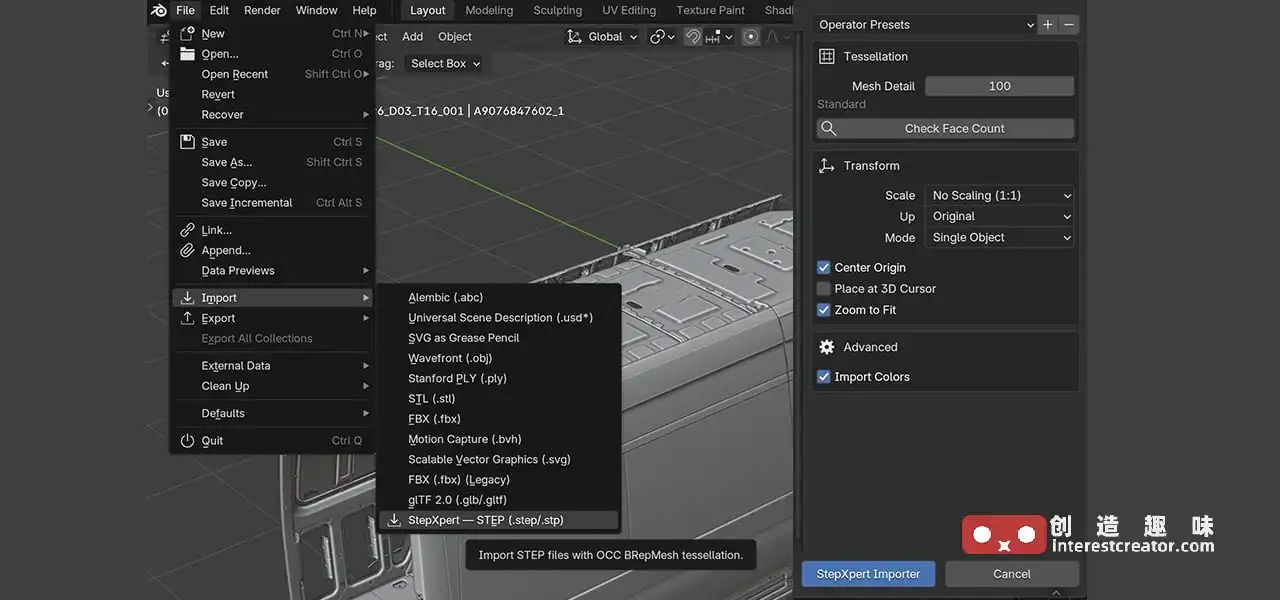

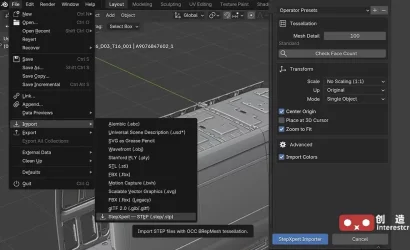

• 三种导入模式：单一对象（Single Object）、分离对象（Separate Objects）、按集合（As Collections），适应不同的后续操作习惯。
• 文件重载：当源 CAD 文件发生变更时，一键重新读取并重建网格，且保留已有的变换信息和材质分配。
• 拖放支持：可直接将 .step、.stp、.p21 文件拖入 Blender 视口进行导入。
• 支持的 STEP 协议：AP203、AP214、AP242。

5. 性能与许可

• 已测试处理 330MB 的大型装配文件，包含 86 个产品节点和 118 个实体，表现出稳定的解析与网格化能力。
• 许可：v1.x 系列所有更新免费向现有用户提供；支持在多台个人或工作电脑上安装，团队许可可按需索取。

兼容性

• 软件平台：Blender 4.2 至 5.1。
• 支持文件格式：.step、.stp、.p21。
• 安装方式：标准 Blender 插件安装流程，从偏好设置中选取 ZIP 包并启用即可，无需额外配置。

在 CAD 数据与 DCC 软件之间的鸿沟中，StepXpert Importer 搭建了一座精确且高效的桥梁。它以零件名称保真、装配层级还原和专业级细分曲面为核心，将原本需要数小时的手动整理工作压缩到导入瞬间。对于工业产品渲染、技术动画制作、交互式配置器开发等需要频繁使用 CAD 源文件的场景，它显著简化了 Blender 端的预处理流程，让技术型美术能够将精力集中在视觉创意而非数据修复上。
