Surface Diagnostics v1.4.5 ：Blender 技术曲面诊断与曲率分析工具

Surface Diagnostics 是一款面向 Blender 的技术曲面诊断插件，定位为“技术曲面处理的伴侣”。它把 Zebra、Isoangle、Sections、Slice、Proximity、Draft、Radius、Curvature、Curvature Graph 与 Angle Graph 等诊断工具集中到一次点击即可调用的流程中，帮助使用者检查复杂曲率的连续性、光顺度与曲面质量。无论是汽车外形、产品设计还是游戏资产，只要涉及高质量曲面，Surface Diagnostics 都能提供一套直观的可视化诊断手段。

当前分发版本包括 v1.3.3、v1.4.1、v1.4.2 与 v1.4.5，支持 Blender 3.6 至 5.2。值得一提的是，SD 1.4+ 已上传并获批到 Extensions.blender.org，使这套工具免费开源；付费授权则可继续访问在 Blender 3.6 – 4.2 中运行的旧版本。插件以 ZIP 形式安装，通过百度网盘与夸克网盘分发。

Surface Diagnostics 版本信息\下载方式

技术细节

Surface Diagnostics 的诊断工具集

插件内置多种曲面诊断工具，覆盖从曲率分析到截面检查的常见需求：

• Zebra：用于检查曲面连续性与光顺度，是汽车与产品设计中的经典诊断方式。
• Isoangle：以等角方式呈现曲面走向。

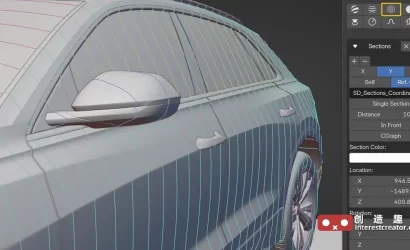

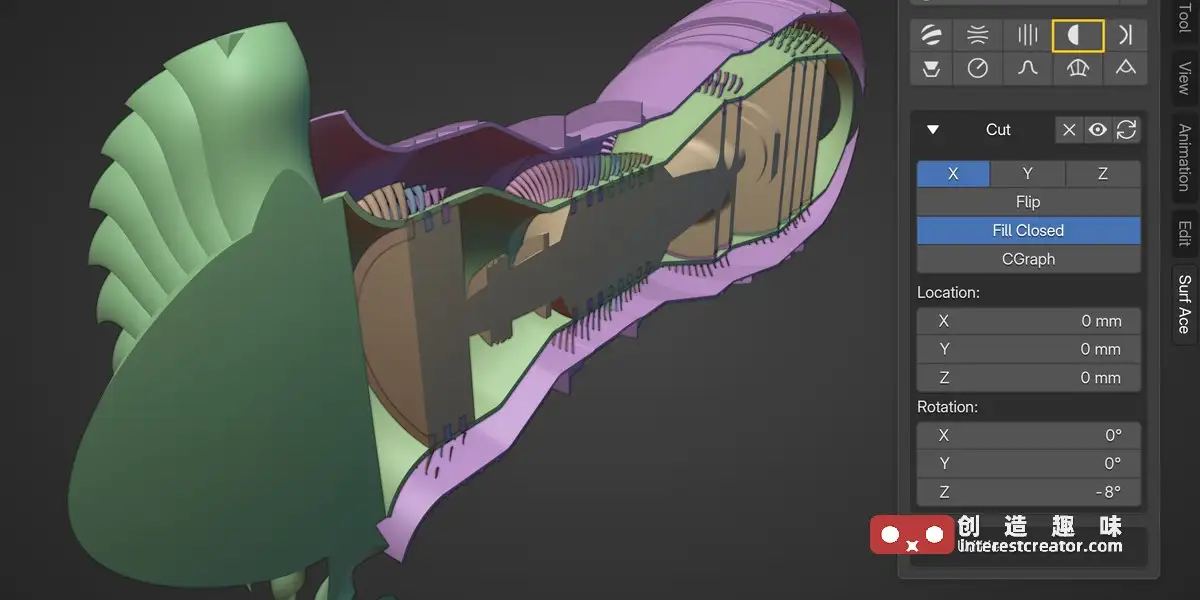

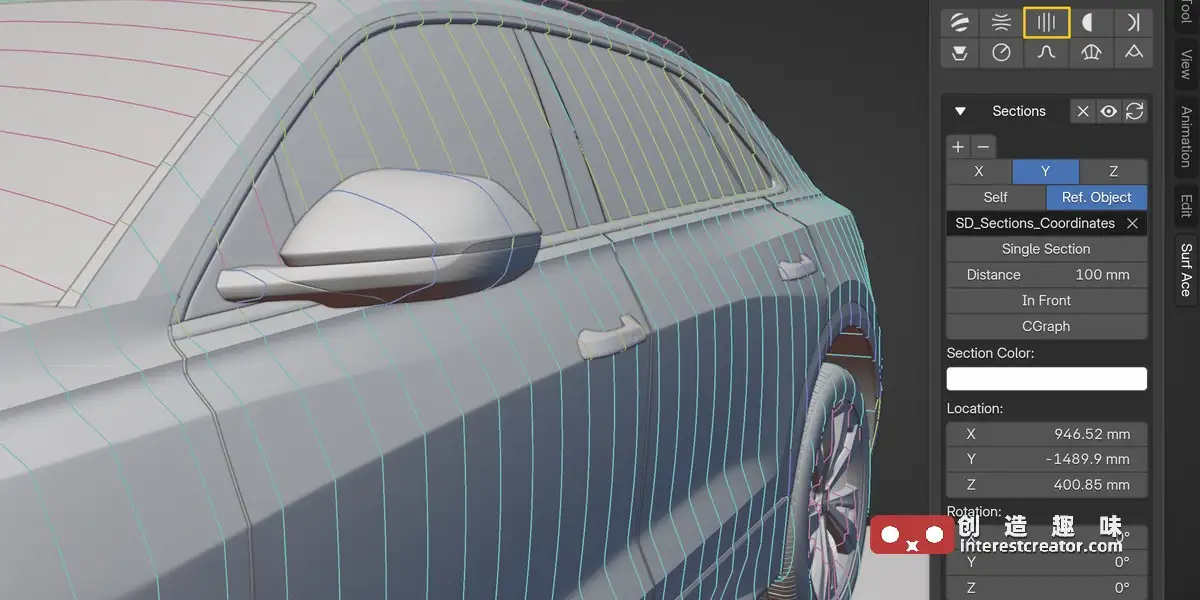

• Sections 与 Slice：用于截面切割与切片检查。
• Proximity：用于检查对象之间的接近程度。
• Draft：用于拔模角度分析，适合产品设计与制造相关场景。
• Radius：用于半径检查。
• Curvature：曲率分析。

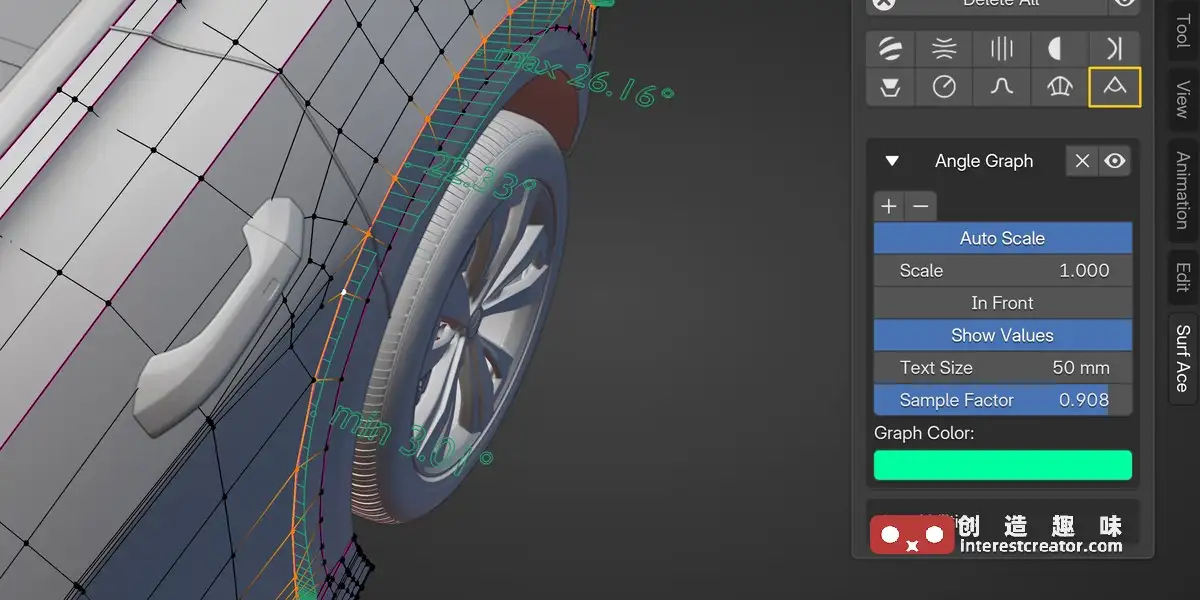

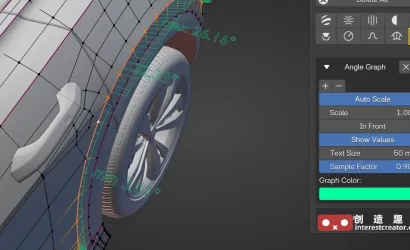

• Curvature Graph（CGraph）与 Angle Graph：以图形方式呈现曲率与角度变化。
• 这些工具都以一键调用的方式提供，减少在多个菜单与面板之间切换的成本。

曲率图与解析着色器

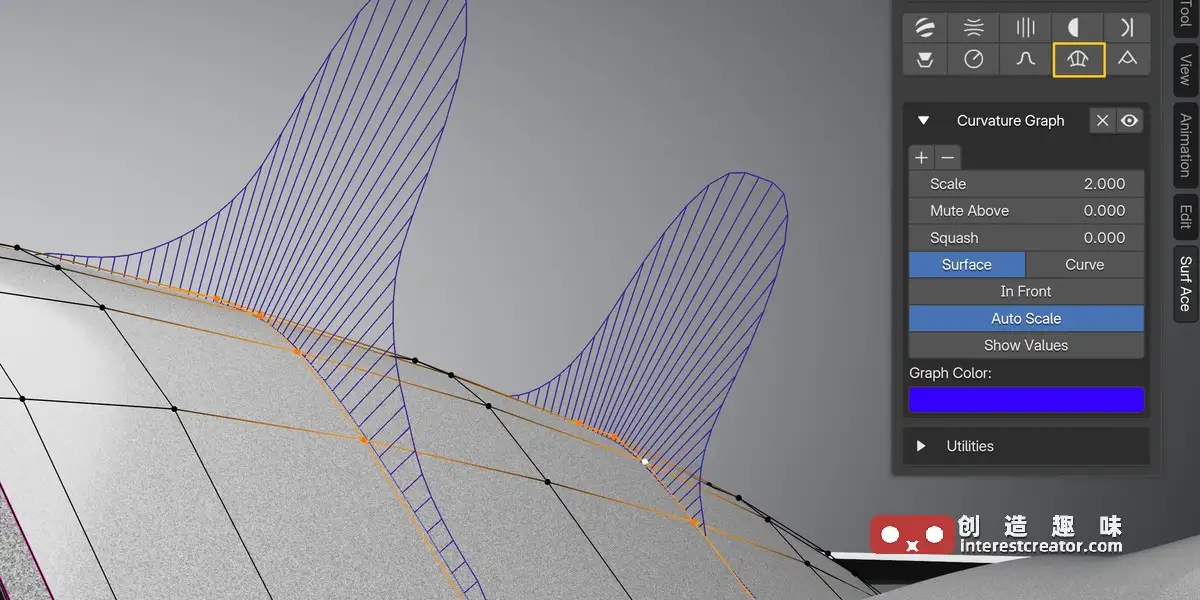

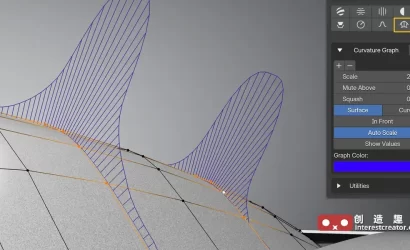

• 曲率图（Curvature Graph）会作为新的网格对象添加，并带有自定义几何节点修改器。
• 解析着色器（Analytic Shaders）用于在视口中直观呈现曲面质量。
• 诊断着色器通过几何节点修改器添加到对象上，因此现有材质设置不受影响。
• 所有工具都是标准 Blender 节点树，可以在原生 Blender 中单独使用，并且与资产浏览器（Asset Browser）良好配合。
• 为了获得最高效率，插件提供了自定义脚本 UI，实现单击工作流，并以完整插件形式分发，内含所需资产。

基于几何节点的非破坏性工作流

Surface Diagnostics 的核心哲学是尽可能利用 Blender 现有工具：

• 诊断着色器以几何节点修改器形式附加到对象，不侵入原有材质。
• 曲率图作为独立网格对象生成，便于单独查看与管理。
• 所有诊断工具均保持非破坏性，可随时关闭或移除。
• 这一设计让使用者能在不改变模型与材质结构的前提下，反复检查曲面表现。

适用对象与使用场景

• 适合需要为游戏或汽车设计工作室制作车辆模型的使用者。
• 适合热爱产品设计、对曲面质量有追求的设计师。
• 适合所有喜爱 3D 建模、希望提升技术曲面处理能力的使用者。
• 典型场景包括汽车外形评审、产品曲面检查、游戏硬表面资产质检等。

安装与版本说明

• 支持的 Blender 版本：3.6 – 5.2。
• Blender 4 或更低版本：在顶部菜单编辑（Edit）- 偏好设置（Preference）- 插件（Add-ons）- 安装（Install），弹窗中选择对应 ZIP。
• Blender 4.1 或更高版本：在顶部菜单编辑（Edit）- 偏好设置（Preference）- 插件（Add-ons），右上角下拉选择从磁盘安装，弹窗中选择对应 ZIP。
• SD 1.4+ 已在 Extensions.blender.org 免费开源；付费授权可访问在 Blender 3.6 – 4.2 中运行的旧版本。

兼容性

Surface Diagnostics 适合对技术曲面质量有要求的汽车设计师、产品设计师与游戏资产建模师。它把 Zebra、曲率图、截面检查与解析着色器整合为一套一键式诊断工具，并借助几何节点实现非破坏性工作流，让使用者在检查曲面时不必担心破坏原有材质与模型结构。对于需要反复评审曲面连续性、又希望减少手动检查成本的项目，这款插件提供了一条清晰高效的路径。
